【隆旅干貨】一文掌握拉壓力傳感器的應用特性及維護技巧

發布時間:2019-10-28
瀏覽次數:456
文章來源:http://llllllll.com.cn

1565774130972377

/// 專 業 的 工 業 傳 感 與 測 量 公 眾 號 ///


 /  原理  /

1572242615679878

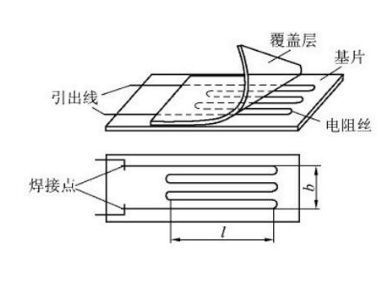

壓力傳感器基于這樣一個原理:彈性體(彈性元件,敏感梁)在外力作用下產生彈性變形,使粘貼在他表面的電阻應變片(轉換元件)也隨同產生變形,電阻應變片變形后,它的阻值將發生變化(增大或減?。?,再經相應的測量電路把這一電阻變化轉換為電信號(電壓或電流),從而完成了將外力變換為電信號的過程。



 /  應用  /

1572242626863845

 /  特性  /

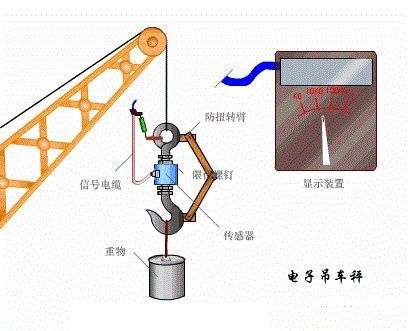

廣泛運用在工業稱重系統、平臺秤、電子秤、吊鉤秤、配料秤等測力場合。

(1)線性度:指?jìng)鞲衅鬏敵隽颗c輸入量之間的實際關系曲線偏離擬合直線的程度。定義為在全量程范圍內實際特性曲線與擬合直線之間的最大偏差值與滿量程輸出值之比。


(2)靈敏度靈敏度是傳感器靜態特性的一個重要指標。其定義為輸出量的增量與引起該增量的相應輸入量增量之比。用S表示靈敏度


(3)遲滯:傳感器在輸入量由小到大(正行程)及輸入量由大到小(反行程)變化期間其輸入輸出特性曲線不重合的現象稱為遲滯。對于同一大小的輸入信號,傳感器的正反行程輸出信號大小不相等,這個差值稱為遲滯差值。


(4)重復性重復性是指?jìng)鞲衅髟谳斎肓堪赐环较蜃魅砍踢B續多次變化時,所得特性曲線不一致的程度。


(5)漂移:傳感器的漂移是指在輸入量不變的情況下,傳感器輸出量隨著時間變化,次現象稱為漂移。產生漂移的原因有兩個方面:一是傳感器自身結構參數;二是周?chē)h(huán)境(如溫度、濕度等)。



1572242643214015


 /  優缺點  /



優點:精度高,測量范圍廣,壽命長,結構簡單,頻響特性好,能在惡劣條件下工作,易于實現小型化、整體化和品種多樣化等。


缺點:對于大應變有較大的非線性、輸出信號較弱,但可采取一定的補償措施。



 /  安裝使用注意事項  /



1、壓力傳感器要輕拿輕放,尤其對于用合金鋁材料作為彈性體的小容量傳感器,任何振動造成的沖擊或者跌落,都很有可能造成很大的輸出誤差。


2、設計加載裝置及安裝時應保證加載力的作用線與拉壓力傳感器受力軸線重合,使傾斜負荷和偏心負荷的影響減至最小。


3、在水平調整方面。如果使用的是單只拉壓力傳感器的話,其底座的安裝平面要使用水平儀調整直到水平;如果是多個傳感器同時測量的情況,那么它們底座的安裝面要盡量保持在一個水平面上,這樣做的目的主要是為了保證每個傳感器所承受的力量基本一致。


4、按照其說明中拉壓力傳感器的量程選定來確定所用傳感器的額定載荷。


5、傳感器的底座安裝面應盡可能的平整和清潔,沒有任何油污或者膠膜等存在。安裝底座本身應具備足夠的強度和剛性,通常要求高于傳感器本身的強度和剛度


6、傳感器外殼、保護蓋板、引線接頭均經密封處理,用戶不準打開。


7、為防止化學腐蝕.安裝時宜用凡士林涂抹拉壓力傳感器外表面,應避免陽光直曬和環境溫度劇變的場臺使用。



1572242656195822

8、在無法避免時應加裝防護或緩解裝置。


9、為防止大電流直接竄過傳感器本體而損壞傳感器禁止在傳感器安裝后進行電焊作業,在萬不得已時應在拉壓力傳感器加載裝置兩端加接銅編織線做的旁路器。


10、電纜線不宜自行加長,在確實需加長時應在接頭處錫焊,并加防潮密封膠。


11、在拉壓力傳感器周?chē)詈貌捎靡恍醢灏褌鞲衅髡制饋?lái)。這樣做的目的可防止雜物掉進傳感器的運動部分,影響其測量精度。


12、傳感器的電纜線應遠離強動力電源線或有脈沖波的場所,無法避競時應把拉壓力傳感器的電纜線單獨穿入鐵管內,并盡量縮短連接距離。


13、按其說明中的拉壓力傳感器量程選定來確定所用傳感器的額定載荷,拉壓力傳感器雖然本身具備一定的過載能力,但在安裝和使用過程中應盡量避免此種情況。有時短時間的超載,也可能會造成傳感器永久損壞。


14、在高度精度使用場合,應使拉壓力傳感器和儀表在預熱30分鐘后使用。


15、傳感器應放在干燥通風無腐蝕性氣體的室內。
