差壓變送器的作用是把差壓信號轉變成0.2—1公斤/c㎡的氣壓信號,進行遠傳送,送到顯示儀表顯示或記錄下來。

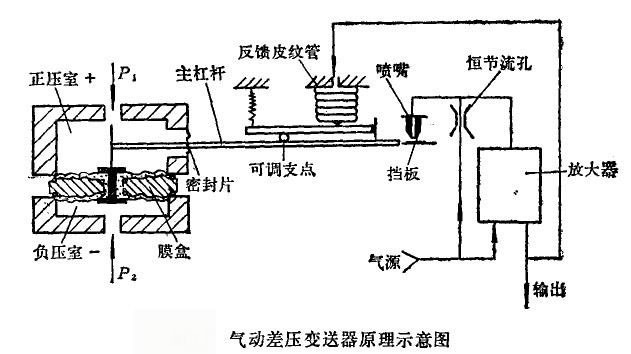

把被測壓差P1與P2分別引入正壓室與負壓室。因?yàn)镻1>P2,在壓差△P=P1-P2的作用下,膜合向下移動,帶動主扛桿從密封片中心為支點產生一個逆時針方向的力矩,使右端的擋板靠近噴咀,使噴咀的背壓增高,放大器的輸出壓力上升。為使擋板與噴咀能穩定地保持一定距離,把輸出壓力的一部分送到反饋波紋管,對主杠桿產生一順時針方向的力矩。當這個力矩與測量信號產生的力矩大小相等肘,主杠桿何止轉動,這時噴咀與擋板間的距離就不再變化,放大器穩定地輸出一個信號壓力。當被測壓差增高時,變送器又迅速重復上述動作,重新穩定在新的平衡位置上。輸出與被測壓差成正比例的壓力信號,再送到顯示儀表如氣動條形指示儀、氣動一針、二針、三針記錄儀顯示記錄。
