為了滿足不同稱重器的使用需求,制造商針對輪輻式傳感器這一類型設計了多種傳感器。除了輪輻式傳感器,還包括S型傳感器、單點式傳感器、懸臂梁傳感器、箱式傳感器、波紋管傳感器、柱式傳感器、橋式傳感器、微型傳感器等。本文將重點介紹輪輻式傳感器。

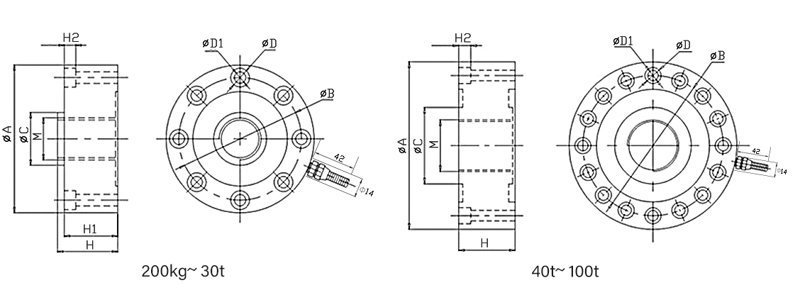

輪輻式傳感器采用孔狀結構的彈性元件,整體結構看起來類似輪子,且在輪轂和輪胎之間形成多個對稱分布的輪輻。外部負載施加在輪轂的上端面。輪轂、輪輻和輪胎結合構成兩側固定支撐的多個剪切梁。輪輻式傳感器的彈性元件具有以下特點:
孔狀剪切力彈性元件具有緊湊的外形和良好的穩定性,對彎矩不敏感,具有良好的線性特性。橫向剛度較高,能夠抵抗側向和偏心載荷。整體結構對稱,各個方向上的熱膨脹一致,溫度系數較小。
制造孔狀彈性元件采用簡單的鉆孔工藝,為了確保剪切梁的根部具有較大的剛度和較小的應力集中,從而使應變區域處于純剪切應力狀態,以更合理地安裝電阻應變片。當剪切應變梁形成的孔洞較多時,更容易獲得適合粘貼電阻應變片的理想應力區域。
輪輻式傳感器的結構帶來了一些優點:具有較強的抗沖擊和抗偏載能力,不受加載點和支撐邊緣的影響,在線性度方面表現出色,采用固定式安裝,安裝方便且互換性好。然而,輪輻式傳感器的結構也存在一些缺點:機械加工復雜,造價較高,滯后現象易出現且難以控制。

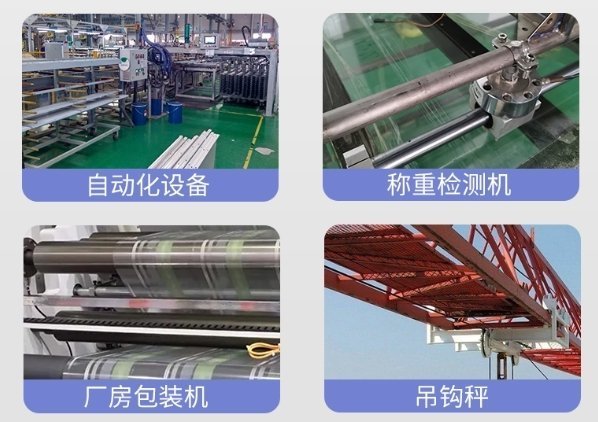

以下是一些主要的應用領域:
1.公路稱重系統:輪輻式稱重傳感器在公路稱重系統中發揮著關鍵作用,能夠測量車輛的重量和軸重分布。這對于公路管理部門識別超載車輛、確保道路安全和制定合理的交通管理策略至關重要。
2.倉儲管理與物流行業:在貨物的裝卸區域、物流企業和倉庫中,輪輻式稱重傳感器被用于貨物的稱重,確保準確記錄貨物的數量和重量信息,有助于優化運輸和物流策略。
食品加工:在食品加工廠等場所,輪輻式稱重傳感器用于確保原材料和成品的質量和精度。例如,它可以用來測量面粉、糖等重要原材料的重量,保證加工出的產品達到標準。
建筑和挖掘行業:傳感器在重型機械設備的稱重中起到關鍵作用,如挖掘機和裝載機等,確保設備的安全運行和合理負載。
3.工業生產和農業:輪輻式稱重傳感器還廣泛應用于工業生產和農業領域,用于各種需要精確測量重量的場合。
此外,輪輻式稱重傳感器還可以與其他設備和系統進行集成,如計算機、電子秤和數據采集系統等,實現數據傳輸和處理,提高測量的準確性和效率。這些集成系統還可以提供額外的功能,如數據存儲、遠程監控和報告生成等。
總的來說,輪輻式稱重傳感器因其高精度、穩定性和廣泛的適用性,在多個領域都發揮著重要的作用。無論是確保公路安全,優化物流策略,還是提高食品加工和工業生產的質量,輪輻式稱重傳感器都是不可或缺的測量工具。
