當前位置:隆旅電子 > 流量計購前須知 > 什么是渦街流量計?

什么是渦街流量計?

發布時間:2022-09-05
瀏覽次數:145
文章來源:http://llllllll.com.cn

渦街流量計主要用于工業管道介質流體的流量測量,如氣體、液體、蒸氣等多種介質。其特點是壓力損失小,量程范圍大,精度高,在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零件,因此可靠性高,維護量小。儀表參數能長期穩定。采用壓電應力式傳感器,可靠性高,可在-20℃~+250℃的工作溫度范圍內工作。有模擬標準信號,也有數字脈沖信號輸出,容易與計算機等數字系統配套使用,是一種比較先進、理想的流量?jī)x表。

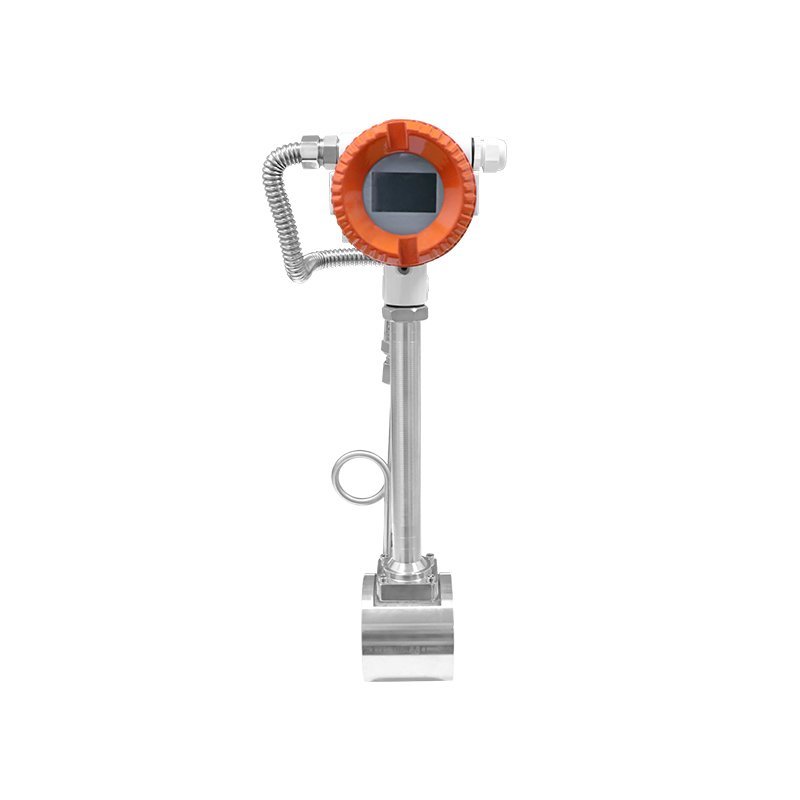

WJL-101主圖5


渦街流量計的工作原理是在流體中設置旋渦發生體,從而發生體兩側交替地產生有規則的旋渦,旋渦列在旋渦發生體下游非對稱地排列,產生一定的頻率,通過公式f=St*v/(1-1.27d/D)*d,(St為斯特勞哈爾數,為無量綱數,與旋渦發生體及雷諾數有關;v為流速;d為發生體迎面寬度;D為公稱通徑)即可得出流速。

特點:

渦街流量計結構簡單牢固,安裝維護方便(與節流式差壓流量計相比較,無需導壓管和三閥組等,減少泄漏、堵塞和凍結等)。

適用流體種類多,如液體、氣體、蒸氣和部分混相流體。

精確度較高(與差壓式,浮子式流量計比較),一般為測量值的(±1%±2%)壓損小(約為孔板流量計1/41/2)。輸出與流量成正比的脈沖信號,適用于總量計量,無零點漂移;在一定雷諾數范圍內,輸出頻率信號不受流體物性(密度,粘度)和組分的影響,即儀表系數僅與旋渦發生體及管道的形狀尺寸有關,只需在一種典型介質中校驗而適用于各種介質。
