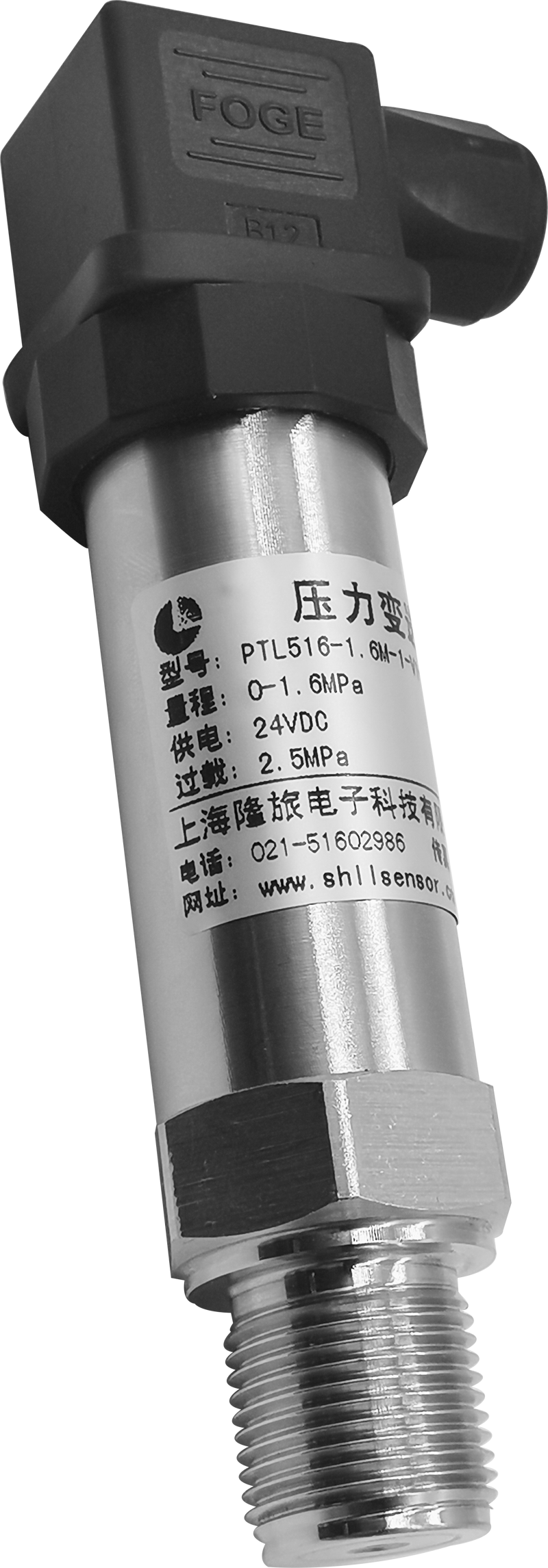

壓力變送器是一種常用的檢測儀器,主要針對于液體、蒸汽、氣體等介質進行測量,被廣泛用于多個行業中。對于新買的壓力變送器需要安裝,我們需要有一份壓力變送器接線圖的幫助。上海隆旅為大家具體介紹一下壓力變送器的安裝及接線圖。
現如今常用的壓力變送器都是兩線的,加帶電源隔離器,輸出為4~20mA信號,變送器有二個輸入端一個接給定信號,另一個接壓力反饋信號。那么正確的安裝方法是:壓力變送器一般輸出的信號是電流4-20MA,0-20MA,或電壓0-5V,1-5V,0-10V等,通常電流型的是二線或四線制,電壓的三線制輸出。目前市的變送器很多是沒有24VDC供電電源的,大部分是10V,有些功耗較大的變送器,10VDC的電源無法帶動,那么只能外接供電源 24VDC。這樣變送器就出現了四個接線端子:供電+,供電-,反饋+和反饋-。電流型四線制接線方式:電源+==供電+;電源-==供電-;信號+== 反饋+,信號-==反饋-。電流型二線制接比方式:電源+==供電+;信號+==反饋+,供電-==反饋-,如果不遠傳只需接24V電壓+,-,如果需要遠傳需要組成回路,比如24V+接壓力表+,壓力表-接4~20mA+,4~20mA-接24V-就可以,可能中間有端子,要看一下回路圖。。電壓型三線制接線方式:電源+==供電+;電源-(信號-)==供電-;信號+==反饋+,電源-(信號-)。
以上為通用的壓力傳感器/變送器的接線方法,如果大家仍然還有疑問,可以與提供產品的我公司技術部聯系,一步步教你怎么解決傳感器/變送器接線問題。

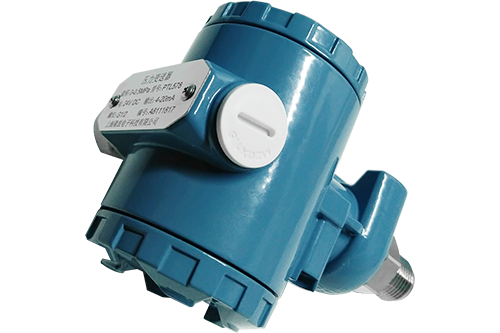

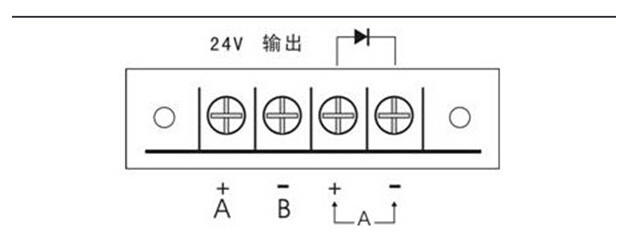

1、二線制壓力變送器接線圖實物圖

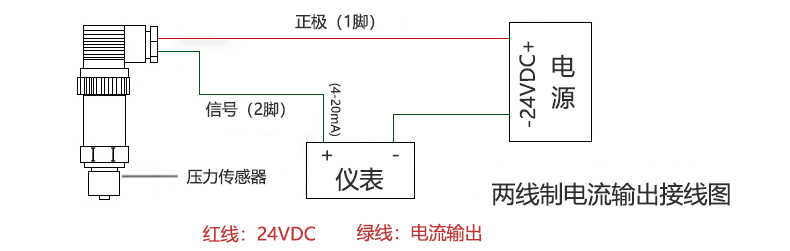

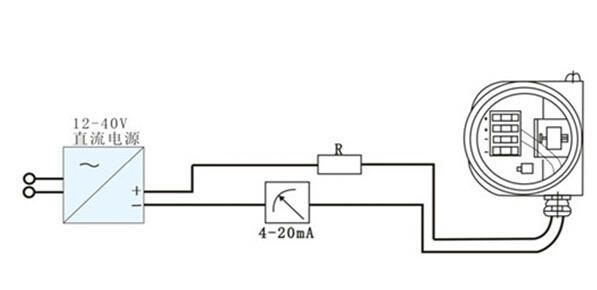

2、二線制壓力變送器接線圖

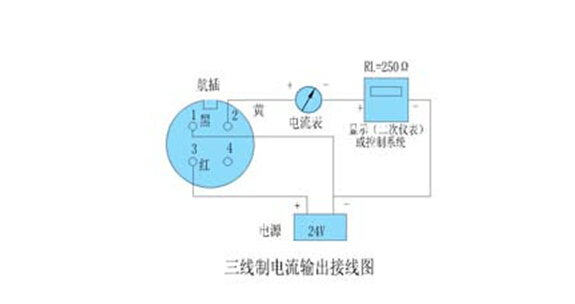

3、三線制壓力變送器接線圖
