該傳感器采用輪輻式彈性體結構,利用剪切式應力原理,具有低外形、抗偏載、精度高、強度好等特點。適用于多種載荷力的測試。廣泛應用于各種電子秤、水泥配料倉、干粉攪拌機及工業自動化測量控制系統。

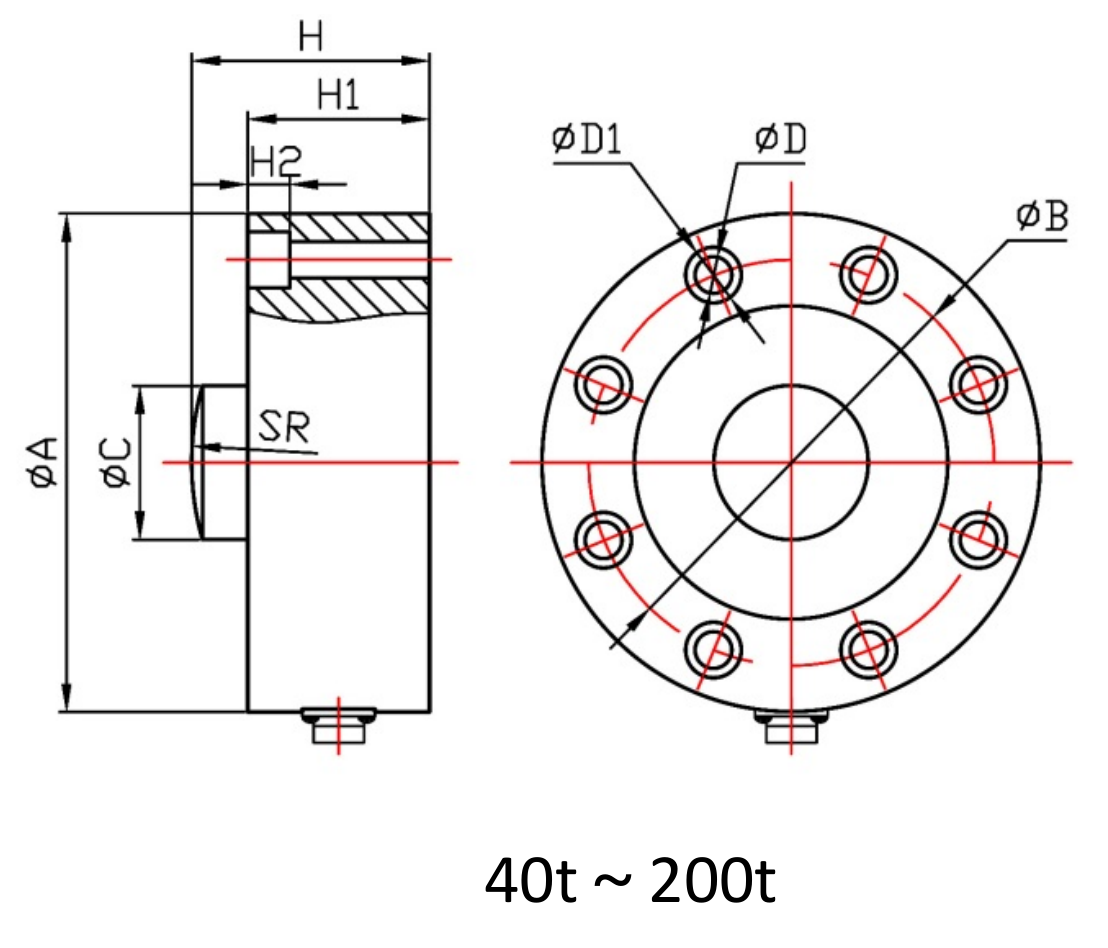

量 程 | ΦA(chǔ) | H | ΦB | ΦC | H1 | H2 | SR | ΦD | ΦD1 |
40~50t | Φ148 | 88 | Φ124 | Φ45 | 70 | 15 | 50 | 4-Φ13 | 4-Φ20 |
60~80t | Φ178 | 85 | Φ145 | Φ55 | 65 | 15 | 100 | 8-Φ13 | 8-Φ20 |
100t | Φ208 | 95 | Φ176 | Φ60 | 75 | 20 | 100 | 8-Φ13 | 8-Φ20 |
200t | Φ260 | 110 | Φ210 | Φ90 | 90 | 22 | 200 | 8-Φ17 | 8-Φ27 |
傳感器接線示意圖: 傳感器受力圖:
參 數 | 技術參數 | 參 數 | 技術參數 |
量程 | 40t~200t | 輸出電阻 | 700±5Ω或1.4K±5Ω |
輸出靈敏度 | 2.0±0.05mV/V | 工作溫度范圍 | -20~+70℃ |
非線性 | ±0.05~±0.1%F.S. | 安全過載 | 150%F·S |
滯后誤差 | ±0.05%F.S. | 絕緣電阻 | ≥2000MΩ |
重復性誤差 | ±0.05%F.S. | 激勵電壓 | 5V~12V |
蠕變 | ±0.05%F.S. | 防護等級 | IP65、IP66 |
零點溫度系數 | ±0.05%F.S./10℃ | 材質 | 合金鋼、不銹鋼 |
靈敏度溫度系數 | ±0.05%F.S./10℃ | 線纜 | Φ5x3m |
輸入電阻 | 750±30Ω或1.45K±50Ω |
零售: 聯系客服-咨詢產品參數-確認產品型號-付款-物流發貨-簽收
大客戶: 聯系客服-咨詢行業解決方案-確認產品型號參數-簽訂相關技術合同-付款-物流發貨-簽收
1.隆旅為客戶提供安裝調試服務,以及其他技術咨詢,必要時技術人員可上門提供技術培訓??蛻羧缬屑夹g(shù)上疑問,技術人員將在4個小時內給出回復。
2.隆旅產品嚴格按照ISO9001國際質量體系設計生產,傳感器產品質保1年.儀表類產品質保3年,7天退換貨,終身維修。(人為損壞不在質保范圍,定制產品無質量問題不退不換。)
3.因質量問題造成的退換貨,隆旅將承擔退換貨運費。非質量問題退換貨費用將由客戶承擔。
注:質量問題是指功能,尺寸、指標、安裝方式等定制參數未按照客戶提出的要求定制,功能不符,尺寸誤差,精度不準(誤差范圍內除外)。
定制產品需雙方確認圖紙后加工生產,如產品不符合客戶要求需在二周內提出書面異議,客戶未按規定期限提出異議視為驗收合格。
如在期限內提出異議,雙方確認后確屬產品質量問題或未按雙方確認后的要求生產,可調換或退款。如無質量問題,且發貨型號與合同簽訂型號完整無誤,則不提供退換貨服務。
4. 返廠維修的產品將在3個工作日內出具檢測結果,7個工作日內完成維修。
