LCZ-205A傳感器采用輪輻式彈性體結構,具有低外形、抗偏載、精度高、強度好、安裝方便,拉壓輸出對稱性好等特點。廣泛應用于工業系統中力的測量和天車秤、軌道衡、料斗秤等各種稱重、測力的工業自動化測量控制系統。

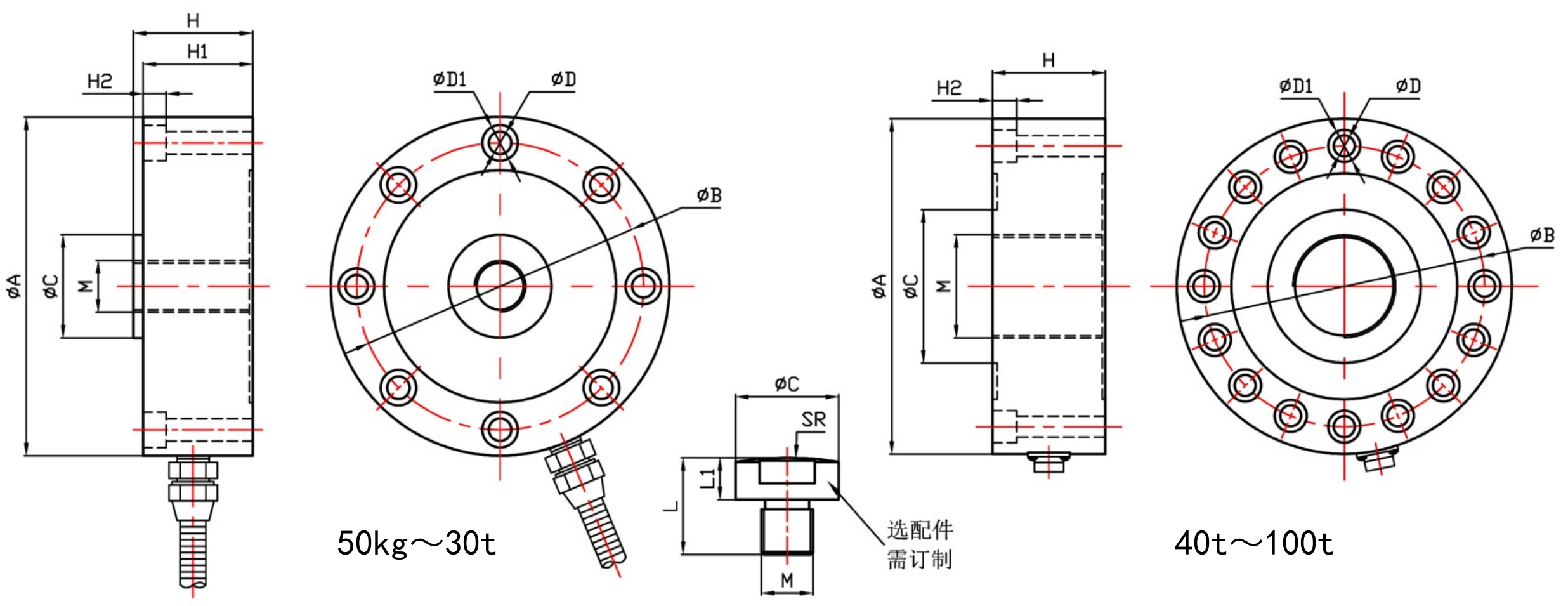

量 程 | ΦA(chǔ) | ΦB | ΦC | M | H | H1 | H2 | ΦD | ΦD1 | L | L1 | SR |
200~700kg | Φ88 | Φ72 | Φ22 | M12×1.75 | 34 | 31 | 7.2 | 8-Φ11 | 8-Φ7 | 25 | 10 | 50 |
1~5t | Φ105 | Φ89 | Φ32 | M16×1.5 | 37 | 34 | 7.2 | 8-Φ11 | 8-Φ7 | 30 | 13 | 100 |
10~20t | Φ120.6 | Φ101.8 | Φ39 | M32×1.5 | 53.5 | 41 | 10.5 | 8-Φ14 | 8-Φ9 | 50 | 20 | 125 |
30t | Φ141 | Φ116.8 | Φ50.4 | M40×1.5 | 57.2 | 50.8 | 11 | 8-Φ18 | 8-Φ11 | 60 | 25 | 150 |
40~60t | Φ208 | Φ174 | Φ95 | M64×3 | 70 | — | 15 | 16-Φ20 | 16-Φ13 | 85 | 35 | 300 |
80~100t | Φ280 | Φ230 | Φ120 | M76×3 | 90 | — | 20 | 16-Φ30 | 16-Φ17 | 95 | 45 | 400 |

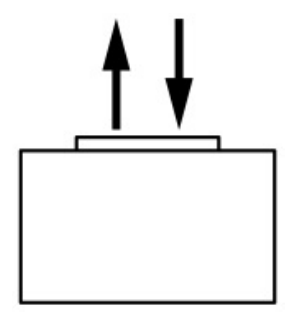

傳感器接線示意圖: 傳感器受力圖:
參 數 | 技術參數 | 參 數 | 技術參數 |
量程 | 50kg~100t | 輸出電阻 | 700±5Ω或1.4K±5Ω |
輸出靈敏度 | 2.0±0.05mV/V | 工作溫度范圍 | -20~+70℃ |
非線性 | ±0.05~±0.1%F.S. | 安全過載 | 150%F·S |
滯后誤差 | ±0.05%F.S. | 絕緣電阻 | ≥2000MΩ |
重復性誤差 | ±0.05%F.S. | 激勵電壓 | 5V~12V |
蠕變 | ±0.05%F.S. | 防護等級 | IP65、IP66 |
零點溫度系數 | ±0.05%F.S./10℃ | 材質 | 合金鋼、不銹鋼 |
靈敏度溫度系數 | ±0.05%F.S./10℃ | 線纜 | Φ5x3m |
輸入電阻 | 750±30Ω或1.45K±30Ω |
