LCZ-301A懸臂梁式傳感器彈性體采用剪切或彎曲懸臂梁結構,一端固定,一端受力,外形高度低,結構強度高,可用于各種拉伸力或壓縮力的承載和測量。具有:防塵密封、量程范圍廣、精度高、性能穩定可靠、安裝使用方便等特點。
適用于電子秤、衡器等各種測力、稱重的工業自動化測量控制系統。

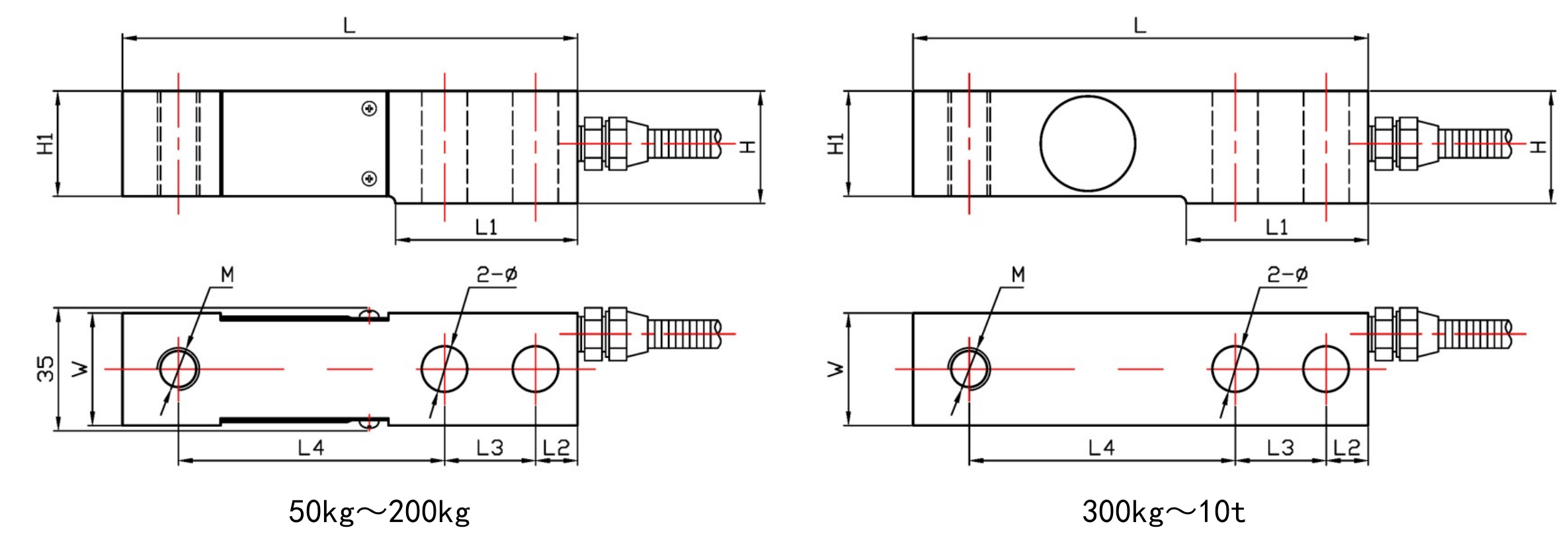

量程 | L | L2 | L3 | L4 | W | H | H1 | L1 | 2-Φ | M |
50kg~2t | 130 | 12 | 26 | 76 | 32 | 32 | 30 | 52 | Φ13 | M12x1.75 |
2.5t~5t | 171.5 | 19.1 | 38.1 | 95.3 | 38.1 | 38.1 | 34 | 76 | Φ19.5 | M18x1.5 |
6t~10t | 225.6 | 25.4 | 50.8 | 122.9 | 50.8 | 50.8 | 45 | 105 | Φ26.4 | M30x2 |
傳感器接線示意圖: 傳感器受力圖:
參 數 | 技術參數 | 參 數 | 技術參數 |
量程 | 50kg~10t | 輸出電阻 | 350±5Ω |
輸出靈敏度 | 2.0±0.05mV/V | 工作溫度范圍 | -20~+70℃ |
非線性 | ±0.03~±0.05%F.S. | 安全過載 | 150%F·S |
滯后誤差 | ±0.03%F.S. | 絕緣電阻 | ≥2000MΩ |
重復性誤差 | ±0.03%F.S. | 激勵電壓 | 5V~12V |
蠕變 | ±0.03%F.S. | 防護等級 | IP65、IP66 |
零點溫度系數 | ±0.05%F.S./10℃ | 材質 | 合金鋼、不銹鋼 |
靈敏度溫度系數 | ±0.05%F.S./10℃ | 線纜 | Φ5x3m |
輸入電阻 | 380±30Ω |
