LCZ-301D懸臂梁式傳感器彈性體采用剪切懸臂梁結構,一端固定、一端受力,外形高度低,結構強度高,可用于各種拉伸力和壓縮力的承載和測量。具有防塵密封、量程范圍廣、精度高、性能穩定可靠、安裝使用方便等特點。適用于電子秤、衡器等各種測力、稱重的工業自動化測量控制系統。

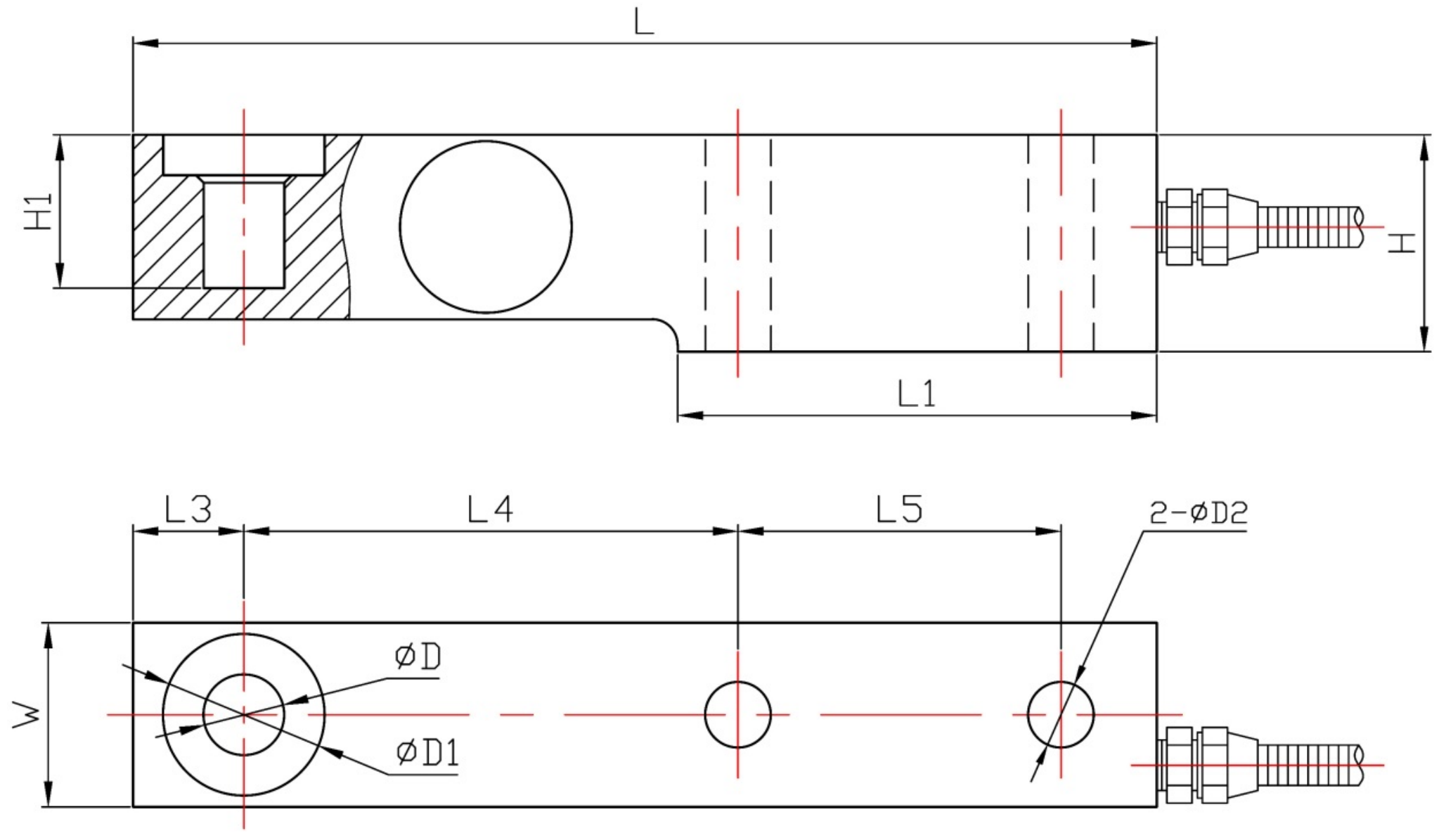

量程 | L | L1 | L3 | L4 | L5 | W | H | H1 | φD | φD1 | φD2 |
0.3~2t | 203 | 95 | 22 | 98 | 64 | 36.5 | 43 | 30.4 | φ16 | φ32 | φ13 |
3t | 203 | 95 | 22 | 98 | 64 | 36.5 | 43 | 30.4 | φ16 | φ32 | φ15 |
5t | 235 | 110 | 22 | 124 | 66 | 47.5 | 52 | 30 | φ22 | φ38 | φ20 |
10t | 279 | 133 | 32 | 140 | 82.5 | 60 | 67 | 20 | φ32 | φ48 | φ28 |
15~20t | 318 | 153 | 38 | 159 | 89 | 70 | 82.5 | 24 | φ38 | φ54 | φ34 |
傳感器接線示意圖: 傳感器受力圖:
參 數 | 技術參數 | 參 數 | 技術參數 |
量程 | 500kg~20t | 輸出電阻 | 350±5Ω |
輸出靈敏度 | 2.0±0.05mV/V | 工作溫度范圍 | -20~+70℃ |
非線性 | ±0.03~±0.05%F.S. | 安全過載 | 150%F·S |
滯后誤差 | ±0.03%F.S. | 絕緣電阻 | ≥2000MΩ |
重復性誤差 | ±0.03%F.S. | 激勵電壓 | 5V~12V |
蠕變 | ±0.03%F.S. | 防護等級 | IP66 |
零點溫度系數 | ±0.05%F.S./10℃ | 材質 | 合金鋼、不銹鋼 |
靈敏度溫度系數 | ±0.05%F.S./10℃ | 線纜 | Φ5x3m |
輸入電阻 | 380±30Ω |
零售: 聯系客服-咨詢產品參數-確認產品型號-付款-物流發貨-簽收
大客戶: 聯系客服-咨詢行業解決方案-確認產品型號參數-簽訂相關技術合同-付款-物流發貨-簽收
1.隆旅為客戶提供安裝調試服務,以及其他技術咨詢,必要時技術人員可上門提供技術培訓。客戶如有技術上疑問,技術人員將在4個小時內給出回復。
2.隆旅產品嚴格按照ISO9001國際質量體系設計生產,傳感器產品質保1年.儀表類產品質保3年,7天退換貨,終身維修。(人為損壞不在質保范圍,定制產品無質量問題不退不換。)
3.因質量問題造成的退換貨,隆旅將承擔退換貨運費。非質量問題退換貨費用將由客戶承擔。
注:質量問題是指功能,尺寸、指標、安裝方式等定制參數未按照客戶提出的要求定制,功能不符,尺寸誤差,精度不準(誤差范圍內除外)。
定制產品需雙方確認圖紙后加工生產,如產品不符合客戶要求需在二周內提出書面異議,客戶未按規定期限提出異議視為驗收合格。
如在期限內提出異議,雙方確認后確屬產品質量問題或未按雙方確認后的要求生產,可調換或退款。如無質量問題,且發貨型號與合同簽訂型號完整無誤,則不提供退換貨服務。
4. 返廠維修的產品將在3個工作日內出具檢測結果,7個工作日內完成維修。
