LCZ-301E懸臂梁模塊傳感器

LCZ-301E懸臂模塊傳感器精度高，安裝簡便，性能穩定，具有自動調心及防傾覆功能。適用于平臺秤、料斗秤、罐秤、汽車衡等工業自動化測量控制系統。

立即咨詢

產品視頻

資料下載

說明書下載

簡介及用途

LCZ-301E懸臂模塊傳感器精度高，安裝簡便，性能穩定，具有自動調心及防傾覆功能。適用于平臺秤、料斗秤、罐秤、汽車衡等工業自動化測量控制系統。

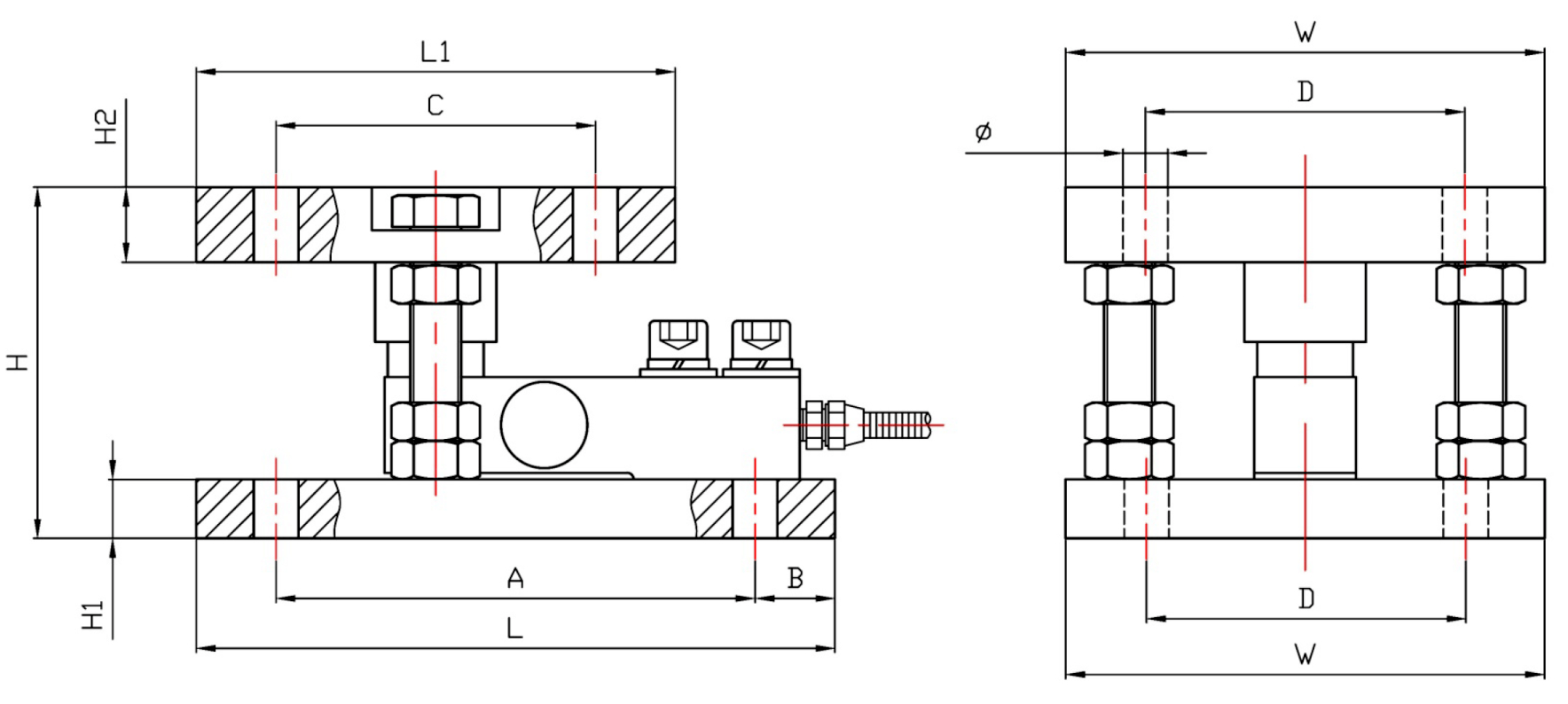

結構與外形尺寸

量程 L W H L1 H1 H1 A B C D φ
0.5~2t 200 150 110 150 18.5 23.5 150 25 100 100 2x4-φ14
3t~5t 232 150 128 150 64 18.5 23.5 182 100 100 2x4-φ17
6t~10t 310 180 174 210 28.5 38 250 30 150 120 2x4-φ27
傳感器接線示意圖： 傳感器受力圖：

參數指標

參數	技術參數	參數	技術參數
量程	500kg~10t	輸出電阻	350±5Ω
輸出靈敏度	2.0±0.05mV/V	工作溫度范圍	-20~+70℃
非線性	±0.05%F.S.	安全過載	150%F·S
滯后誤差	±0.05%F.S.	絕緣電阻	≥2000MΩ
重復性誤差	±0.03%F.S.	激勵電壓	5V~12V
蠕變	±0.03%F.S.	防護等級	IP66
零點溫度系數	±0.05%F.S./10℃	材質	合金鋼、不銹鋼
靈敏度溫度系數	±0.05%F.S./10℃	線纜	Φ5x3m
輸入電阻	380±30Ω

購買流程

零售: 聯系客服-咨詢產品參數-確認產品型號-付款-物流發貨-簽收
大客戶: 聯系客服-咨詢行業解決方案-確認產品型號參數-簽訂相關技術合同-付款-物流發貨-簽收
售后保證及調試培訓

1.隆旅為客戶提供安裝調試服務，以及其他技術咨詢，必要時技術人員可上門提供技術培訓。客戶如有技術上疑問，技術人員將在4個小時內給出回復。
2.隆旅產品嚴格按照ISO9001國際質量體系設計生產，傳感器產品質保1年.儀表類產品質保3年，7天退換貨，終身維修。（人為損壞不在質保范圍,定制產品無質量問題不退不換。）
3.因質量問題造成的退換貨,隆旅將承擔退換貨運費。非質量問題退換貨費用將由客戶承擔。
注:質量問題是指功能，尺寸、指標、安裝方式等定制參數未按照客戶提出的要求定制，功能不符，尺寸誤差，精度不準（誤差范圍內除外）。
定制產品需雙方確認圖紙后加工生產，如產品不符合客戶要求需在二周內提出書面異議，客戶未按規定期限提出異議視為驗收合格。
如在期限內提出異議，雙方確認后確屬產品質量問題或未按雙方確認后的要求生產，可調換或退款。如無質量問題，且發貨型號與合同簽訂型號完整無誤，則不提供退換貨服務。
4. 返廠維修的產品將在3個工作日內出具檢測結果，7個工作日內完成維修。
售后咨詢
技術咨詢、返廠維修、發票、投訴建議等相關問題。售后服務熱線021-51601181

量程	L	W	H	L1	H1	H1	A	B	C	D	φ
0.5~2t	200	150	110	150	18.5	23.5	150	25	100	100	2x4-φ14
3t~5t	232	150	128	150	64	18.5	23.5	182	100	100	2x4-φ17
6t~10t	310	180	174	210	28.5	38	250	30	150	120	2x4-φ27
