LCZ-301H懸臂梁式傳感器

LCZ-301H懸臂梁式傳感器彈性體采用剪切或彎曲懸臂梁結構，一端固定、一端受力，外形高度低，結構強度高，可用于各種拉伸力和壓縮力的承載和測量。具有防塵密封、量程范圍廣、精度高、性能穩定可靠、安裝使用方便等特點。適用于電子秤、衡器等各種測力、稱重的工業自動化測量控制系統。

立即咨詢

產品視頻

資料下載

說明書下載

簡介及用途

LCZ-301H懸臂梁式傳感器彈性體采用剪切或彎曲懸臂梁結構，一端固定、一端受力，外形高度低，結構強度高，可用于各種拉伸力和壓縮力的承載和測量。具有防塵密封、量程范圍廣、精度高、性能穩定可靠、安裝使用方便等特點。適用于電子秤、衡器等各種測力、稱重的工業自動化測量控制系統。

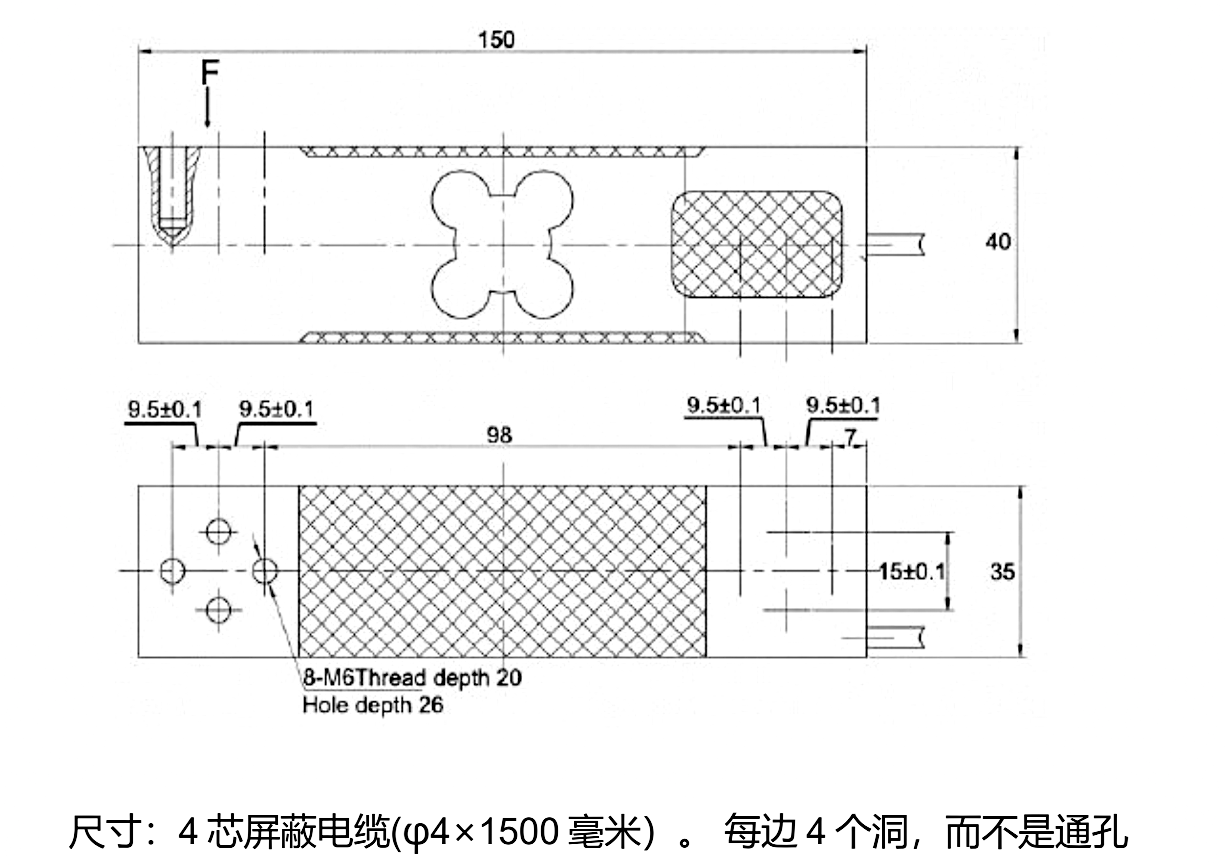

結構與外形尺寸

傳感器接線示意圖： 傳感器受力圖：

參數指標

參數	技術參數	參數	技術參數
量程	60kg	零點輸出	±0.1%F.S.
綜合誤差	0.02%F.S.	輸入電阻	1000±10Ω
額定輸出	2.0±0.2%F.S.	輸出電阻	1000±10Ω
非線性	±0.02%F.S.	絕緣電阻	≥5000MΩ（100VDC）
遲滯	±0.02%F.S.	溫度補償范圍	-10~40℃
蠕變	±0.02%F.S.	使用溫度范圍	-20~60℃
零點溫度系數	±0.03%F.S./10℃	極限過載	150%
靈敏度溫度系數	±0.02%F.S./10℃	安全過載	120%
零點輸出	±1%F.S	材質	鋁合金
