NJL-203系列靜態扭矩傳感器,電阻應變?yōu)槊舾性图呻娐窐?gòu)成的一體產品,精度高,性能穩定可靠,測試范圍廣。大量程扭矩測量,安裝使用方便。靜態扭矩測量。一端為單法蘭梅花鍵槽連接,一端為法蘭盤連接。扭矩傳感器采用德國技術和生產設備及先進的檢測設備。

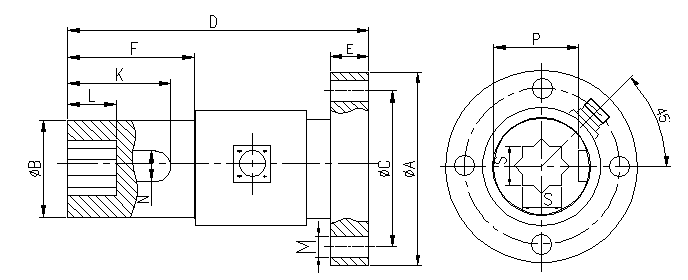

型號 | 量程 | ΦA(chǔ) | ΦB | ΦC | D | E | F | K | L | N | S | P | M |
NJL-203A | 0-1000Nm | 99 | 50 | 80 | 155 | 20 | 65 | 53 | 25 | 16 | 20 | 44 | 4-φ10.5 |
NJL-203B | 0-500Nm | 98 | 50 | 80 | 90 | 15 | 33 | 33 | 25 | 16 | 20 | 44 | 4-φ10.5 |
NJL-203C | 0-2000Nm | 125 | 75 | 105 | 150 | 20 | 62 | 60 | 30 | 20 | 25.5 | 67.5 | 8-φ12.5 |
NJL-203C | 0-5000Nm | 125 | 75 | 105 | 150 | 20 | 62 | 60 | 90 | 20 | 40.5 | 67.5 | 8-φ12.5 |
NJL-203D | 0-10000Nm | 190 | 98 | 160 | 220 | 30 | 120 | 110 | 70 | 2-28 | 55 | 78 | 8-φ19 |
測量范圍 | 0~50/100/200/300/500/1000Nm(NJL-203A) 0~50/100/200/300/500Nm(NJL-203B) 0~2000/3000/5000Nm(NJL-203C) 0~10000Nm及以上(NJL-203D) |
輸出靈敏度 | 1.0~2.0mV/V |
綜合精度 | ±0.1%FS;±0.3%FS;±0.5%F·S(線性+重復性+滯后) |
工作溫度 | -20~+65℃ |
溫度補償范圍 | -10~+60℃ |
零點溫度影響 | ±0.1%F·S/10℃ |
激勵電壓 | 5~15VDC(推薦電壓10VDC) |
響應頻率 | 100μS |
絕緣電阻 | 2000MΩ/100VDC |
輸入電阻 | 700±10/350±10Ω |
輸出電阻 | 700±5/350±5Ω |
零點輸出 | 0~±1%F·S |
安全過載 | 120%F·S |
材質 | 合金鋼 |
電氣連接方式 | 紅/E+,黑/E-,綠/S+,白/S- |
零售: 聯系客服-咨詢產品參數-確認產品型號-付款-物流發貨-簽收
大客戶: 聯系客服-咨詢行業解決方案-確認產品型號參數-簽訂相關技術合同-付款-物流發貨-簽收
1.隆旅為客戶提供安裝調試服務,以及其他技術咨詢,必要時技術人員可上門提供技術培訓。客戶如有技術上疑問,技術人員將在4個小時內給出回復。
2.隆旅產品嚴格按照ISO9001國際質量體系設計生產,傳感器產品質保1年.儀表類產品質保3年,7天退換貨,終身維修。(人為損壞不在質保范圍,定制產品無質量問題不退不換。)
3.因質量問題造成的退換貨,隆旅將承擔退換貨運費。非質量問題退換貨費用將由客戶承擔。
注:質量問題是指功能,尺寸、指標、安裝方式等定制參數未按照客戶提出的要求定制,功能不符,尺寸誤差,精度不準(誤差范圍內除外)。
定制產品需雙方確認圖紙后加工生產,如產品不符合客戶要求需在二周內提出書面異議,客戶未按規定期限提出異議視為驗收合格。
如在期限內提出異議,雙方確認后確屬產品質量問題或未按雙方確認后的要求生產,可調換或退款。如無質量問題,且發貨型號與合同簽訂型號完整無誤,則不提供退換貨服務。
4. 返廠維修的產品將在3個工作日內出具檢測結果,7個工作日內完成維修。
