WJL-103插入式渦街流量計適用于DN200管道以上過熱蒸汽、飽和蒸汽、一般氣體、液體的測量;可現場顯示或遠程輸出;其安裝方便、價格便宜;精確度為±1.5%,±2.5%。
技術特點:
☆ 結構簡單、無運動磨損部件
☆ 安裝方便,價格便宜
☆ 可現場顯示或遠程輸出
☆ 放大板采用獨特設計,氣液通用
口徑 | L1 | L2 | D1 | D2 | H | D3 | N |
200 | 150 | 200 | 335 | 295 | 646 | 21 | 12 |
250 | 160 | 214 | 405 | 355 | 708 | 21 | 12 |
300 | 170 | 224 | 460 | 410 | 760 | 21 | 12 |
精確度等級 | 1.0、1.5 |
公稱壓力 | 1.6MPa、2.5MPa、4.0MPa及以上 |
被測介質溫度 | -40~350℃ |
壓力損失 | 阻力系數cd≤2.4 |
供電電壓 | 12~24VDC |
防爆級別 | laⅡCT6 |
輸出信號 | 電壓脈沖低電平≤1V;高電平≥6V,標準電流信號4~20mA |

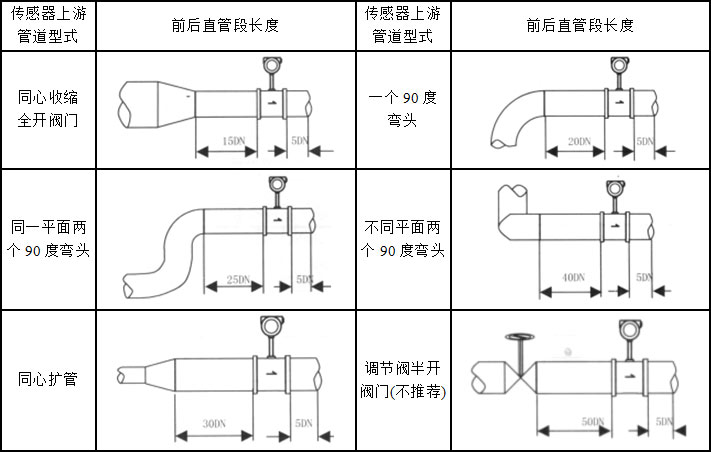

安裝示意圖
安裝注意事項
安裝點選擇:
由于渦街流量計的檢測原理限制,應盡量遠離工業現場有震源的地方。
常見震動源:
現場設備:水泵、抽水機、調節閥等
人為因素:路面施工、管道敲打。
