擴散硅壓力傳感器技術應用與產品接線以及產品安裝

發布時間:2019-08-15
瀏覽次數:399
文章來源:http://llllllll.com.cn

1565774130972377

/// 專 業 的 工 業 傳 感 與 測 量  ///



 /  前言  /



擴散硅壓力傳感器我們大多數人聽這個名稱應該感到很陌生,其實壓力傳感器是一種可以用于鋼鐵、化工等領域?qū)毫M(jìn)行測量,與壓力調節儀配套使用可實現壓力自動控制。部分朋友可能對擴散硅壓力傳感器工作原理、應用、安裝注意事項不太了解,下面小編就來具體給大家說說擴散硅壓力傳感器。




516D

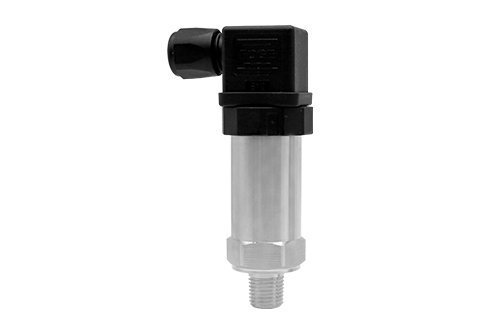

【PTL516擴散硅壓力變送器

  • 赫斯曼接頭,進口芯片

  • 采用304不銹鋼外殼

  • 多種測壓形式

  • 耐酸堿,抗干




 /  涉用的范圍  /


擴散硅壓力傳感器主要應用于供熱,制冷,化工,煤炭,石油,食品加工,供水等行業,可以這么說,凡是自動化要求比較高的的行業,等可能會用到擴散硅壓力傳感器。由于擴散硅傳感器本身的特性,它不能用于高溫和低溫介質的測量。


石油

石油化工

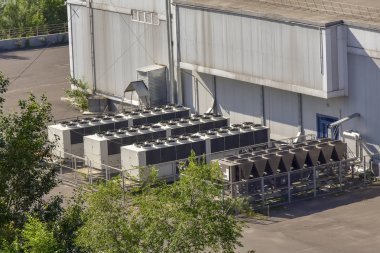

空調冷卻循環水

【空調冷卻循環水系統】



化工

【化工】



工程機械

【工業自控機械】



 /  產品特性  /


2.


1 靈敏度高

擴散硅敏感電阻的靈敏因子比金屬應變片高50~80倍,它的滿量程信號輸出在80-100mv左右。對接囗電路適配性好,應用成本相應較低。由于它輸入激勵電壓低,輸出信號大,且無機械動件損耗,因而分辯率極高。

2 精度高

擴散硅壓力傳感器的感受、敏感轉換和檢測三位一體,無機械動件連接轉換環節,所以不重復性和遲滯誤差很小。由于硅材料的剛性好萊塢,形變小,因而傳感器的線性也非常好。因此綜合表態精度很高。

3、 可靠性高

擴散硅敏感膜片的彈性形變量在微應變數量級,膜片最大位移量在來微米數量級,且無機械磨損,無疲勞,無老化。平均無故障時間長,性能穩定,可靠性高。

4、頻響高

由于敏感膜片硅材料的本身固有頻率高,一般在50KC。制造過程采用了集成工藝,膜片的有效面積可以很小,配以剛性結構前置安裝特殊設計,使傳感器頻率響應很高,使用帶寬可達零頻至100千赫茲。

5、 精度性能好

隨著集成工藝技術進步,擴散硅敏感膜的四個電阻一致性得到進一步提高,原始的手工補償已被激光調阻、計算機自動休整技術所替代,傳感器的零位和靈敏度溫度系數已達10-5/℃數量級,工作溫度也大幅度提高。

6 抗電擊穿性能好

 由于采用了特殊材料和裝配工藝,擴散硅傳感器不但可以做到130℃正常使用,在強磁場、高電壓擊穿試驗中可抗擊1500V/AC電壓的沖擊。

7 耐腐蝕性好

由于擴散硅材料本身優良的化學防腐性能好,即使傳感器受壓面不隔離,出能在普通使用中適應各種介質。硅材料又與硅油有良好的兼容性,使它在采用防腐材料隔離時結構工藝更易于實現。加之它的低電壓、低電流、低功耗、低成本和本質安全防爆的特點,可替代諸多同類型的同功能產品,具有最優良的性能價格比。


/ 主要工作原理 /

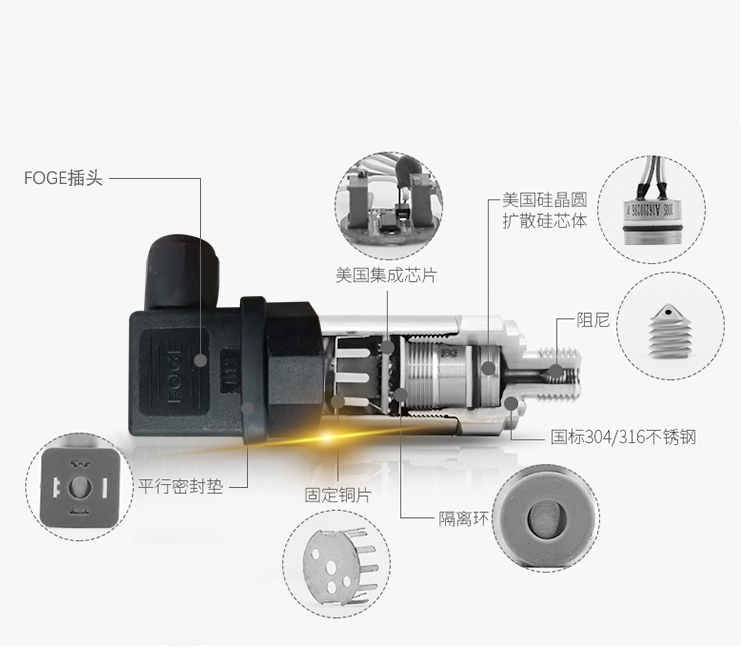

擴散硅壓力傳感器的壓力直接作用于傳感器的膜片上(不銹鋼或陶瓷),使膜片產生與介質壓力成正比的微位移,使傳感器的電阻值發生變化,和用電子線路檢測這一變化,并轉換輸出一個對應于這一壓力的標準測量信號。

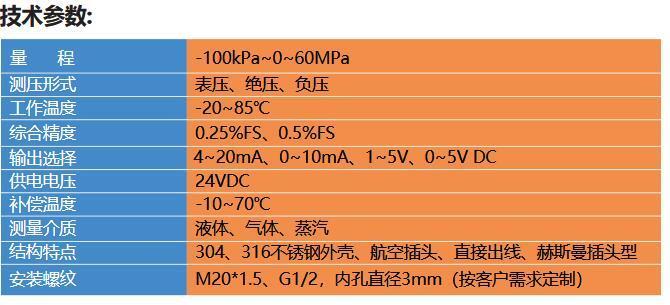

技術參數


/ 產品接線 /

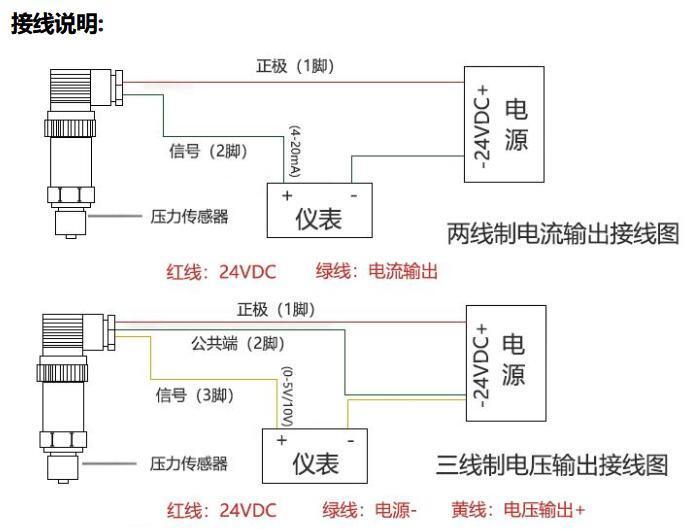

接線說明

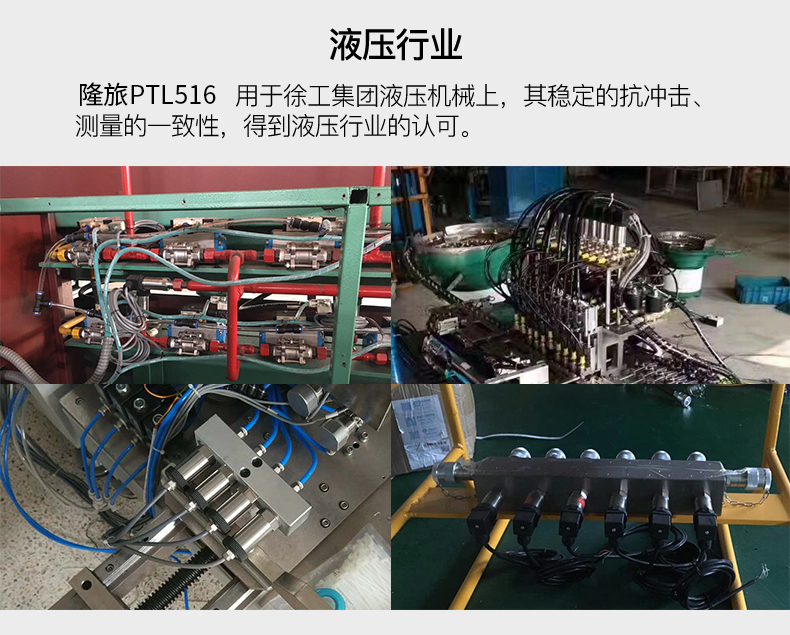

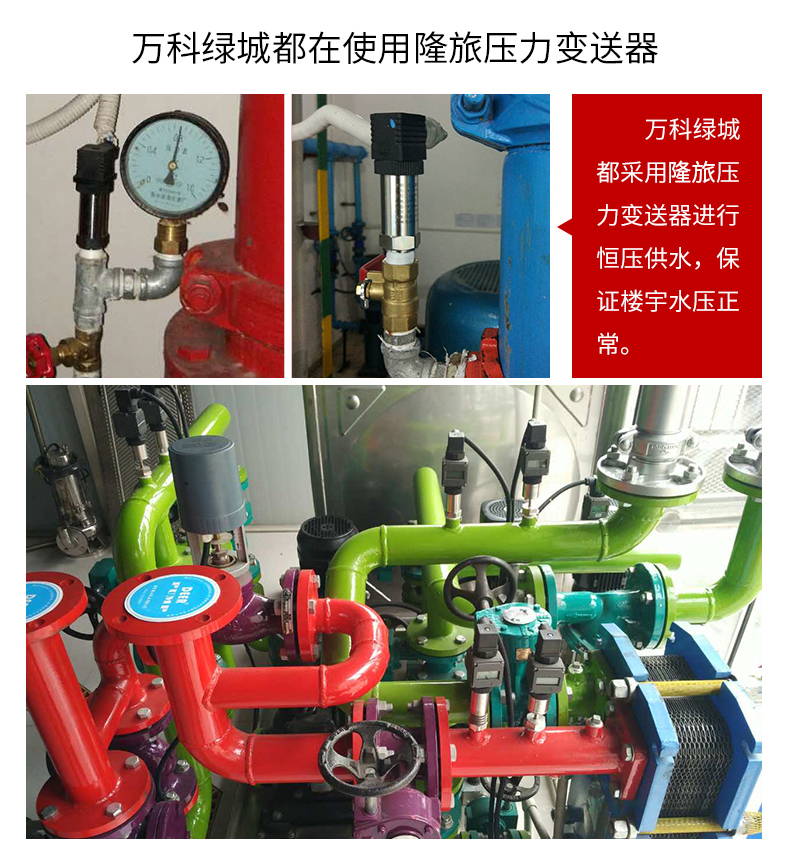

/ 現場安裝案例 /
