投入式液位傳感器工作原理于接線圖

發布時間:2019-08-20
瀏覽次數:554
文章來源:http://llllllll.com.cn


1565774130972377

/// 專 業 的 工 業 傳 感 與 測 量  ///



 /  前言  /


投入式液位傳感器是一種測量液位的壓力傳感器,基于所測液體靜壓與該液體的高度成比例的原理,采用隔離型擴散硅敏感元件或陶瓷電容壓力敏感傳感器,將靜壓轉換為電信號,再經過溫度補償和線性修正,轉化成標準電信號,一般適用于石油化工、冶金、電力、制藥、供排水、環保等系統和行業的各種介質的液位測量。

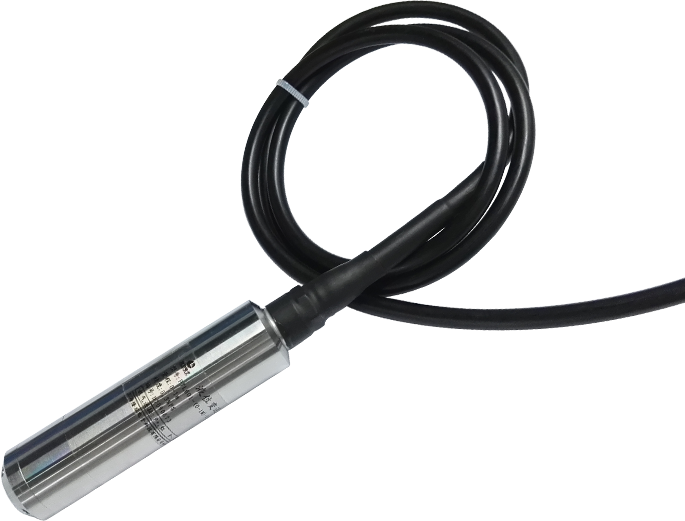

PTL601-1.


【PTL601投入式液位傳感器】


采用隔離型擴散硅敏感元件

精度等級:0.25級 0.5級

溫漂系數更低,抗干擾更強

封裝緊密可靠



 /  應用領域  /


投入式液位變送器廣泛應用于河流、地下水位、水庫、水塔及容器等場合的液位測量與控制,它是通過測量液體的壓力進而換算成液位的一種傳感器,原理在于所測液體靜壓與該液體的高度是成正比例的關系。

液壓系統

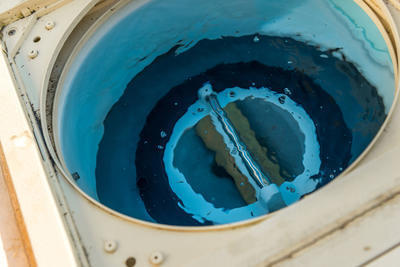

【工業供水系統】



 /  工作原理  /



PTL601系列投入式液位變送器采用的傳感器是以單晶硅為基體,采用先進的離子注入工藝和微機械加工工藝,制成了具有惠斯頓電橋和精密力學結構的硅敏感元件。傳感器所處位置的水壓通過接口作用在硅敏感元件上,實現了所加壓力與輸出信號的線性轉換,經激光修調的厚膜電阻網絡補償了敏感元件的溫度性能。傳感器測信號并經過專業信號調理電路轉換成標準4-20mA電流或RS485信號輸出,實現對液體深度的精確測量。

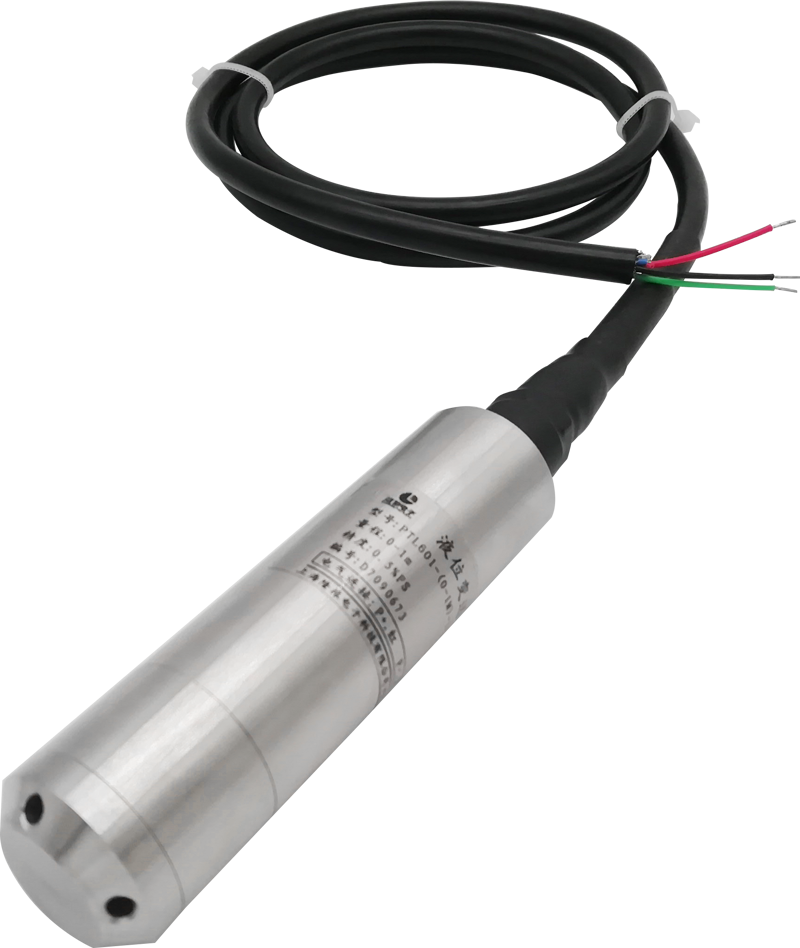

PTL601.

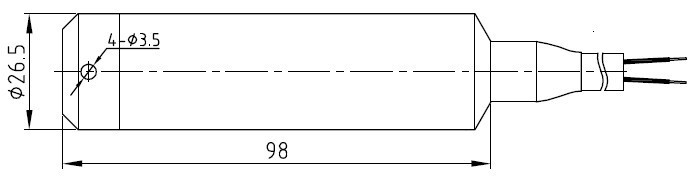

/ 液位傳感器的結構 /


投入式液位傳感器的內部敏感元件、探頭及保護套為不銹鋼材料,可用于多種液位的測量,

測量精度高

圖片3.

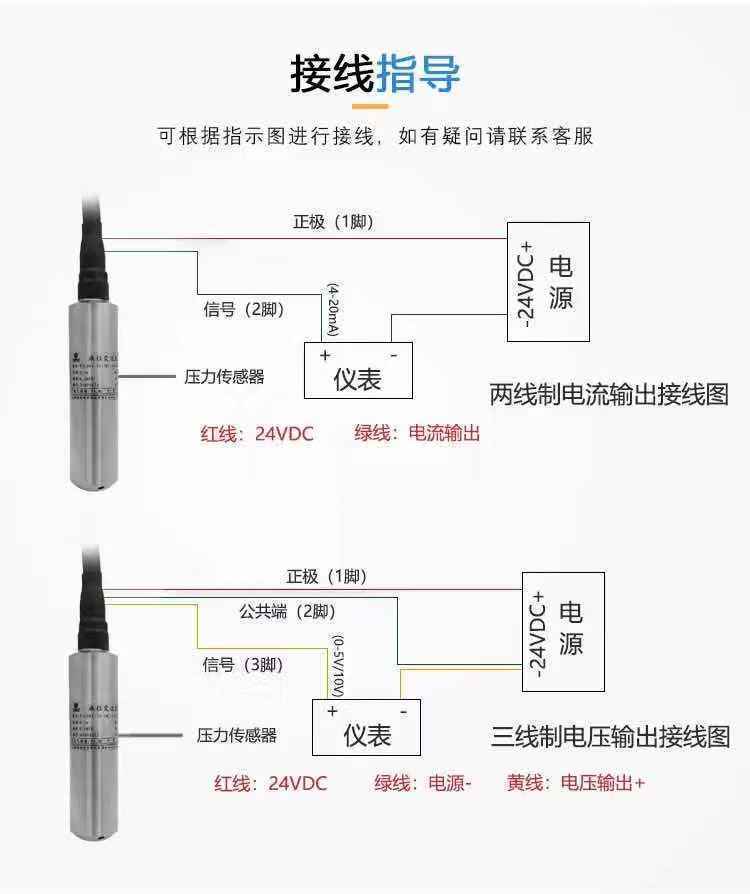

/ 接線指導 /


接線


/   選型與技術參數   /

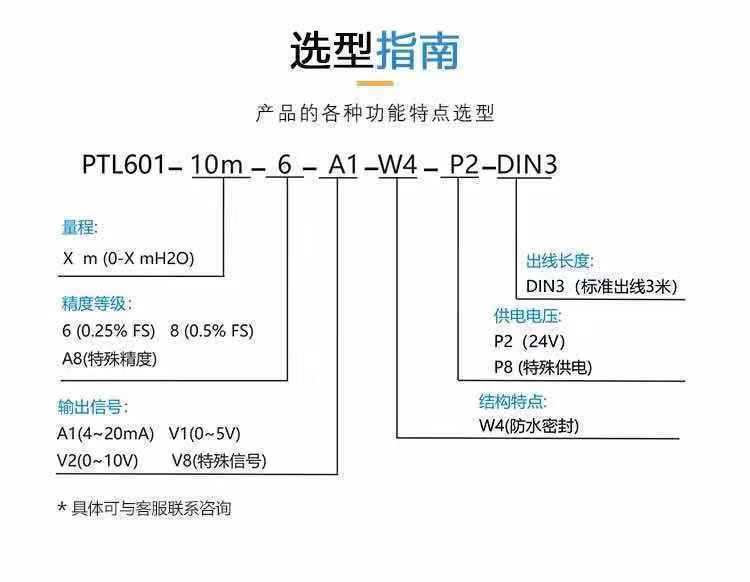

選型

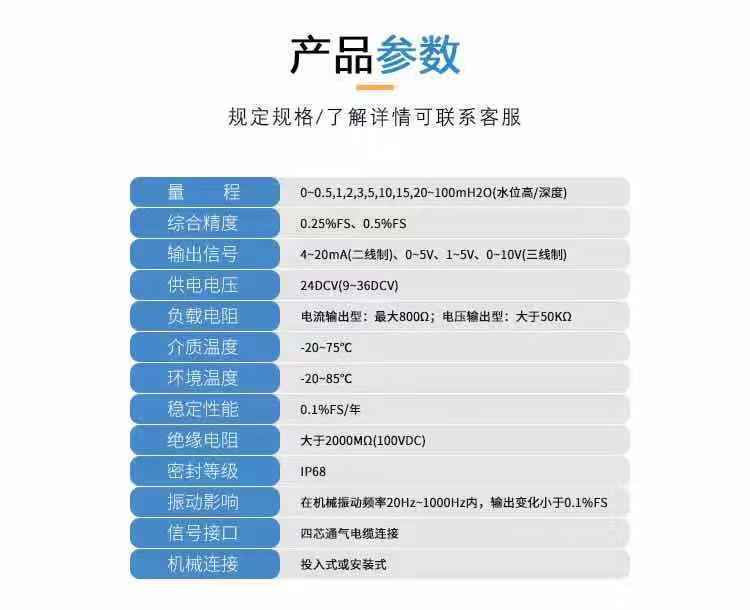

產數


/   聯系我們   /



液位測量產品實施測量的具體方案需參考實際情況,我們的技術團隊會根據現場環境為您提供最佳的產品解決方案
